BitFenix Prodigy M Color, assemblaggio, cablaggio

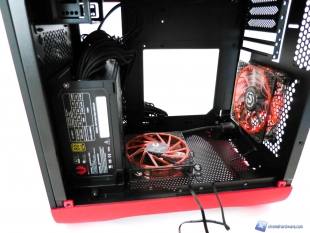

In questo paragrafo analizzeremo velocemente il montaggio di un sistema Intel ed il conseguente cablaggio posteriore ed anteriore. La procedura è facile ma richiede un minimo di pazienza viste le dimensioni ed il layout non classico del case: per prima cosa dovrete montare l’alimentatore nel supporto e poi alla base del cabinet, facendo attenzione a passare il connettore ausiliario EPS ad 8pin nell’unico foro presente nel tray della scheda madre. Nel caso il nostro alimentatore non abbia cavi abbastanza lunghi possiamo optare sempre per delle prolunghe. Fatto questo, consigliamo l’installazione della scheda madre con relativo dissipatore montato e successivamente della scheda video. Successivamente inseriamo il supporto con gli SSD/Hard Disk precedentemente montati oppure optiamo per il cage in plastica della paratia laterale che però accoglie solo SSD e colleghiamo il tutto.
Assemblaggio, foto

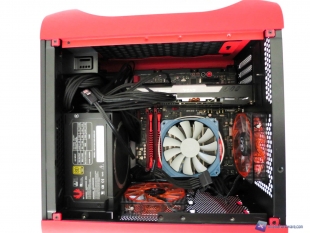

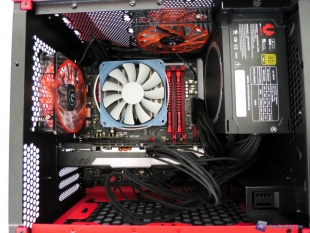

Lo spazio complessivo del BitFenix Prodigy M Color permette comunque un adeguato cable management (varia da configurazione a configurazione) però facendo passare correttamente solo il singolo cavo 8pin EPS lasciando tutti i cavi restanti senza una corretta collocazione anche in presenza di un alimentatore con cavi sleevati singolarmente.
Se si possiede un dissipatore Intel, tramite il solito sistema Push-Pin, sarà possibile installarlo successivamente, altrimenti se avete un dissipatore aftermarket dovrete montarlo prima di installare la scheda madre nel case visto il foro non centrato del piatto della scheda madre. Dopo aver montato il dissipatore sulla scheda madre, sarà necessario montare la scheda video, le RAM ed infine procedere all’assemblaggio dei cavi di connessione del cabinet alla scheda madre.

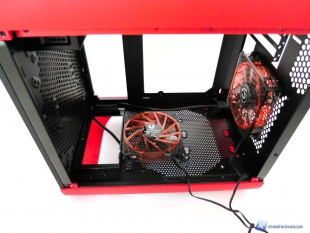

Prima di procedere con le immagini dell’installazione vi ricordiamo che BitFenix ci ha gentilmente omaggiato del pannello laterale finestrato dello stesso colore del case quindi vi mostreremo anche le immagini con il pannello montato. Inoltre abbiamo riutilizzato alcune ventole BitFenix Spectre PRO LED rosso per completare la build.
Durante l’installazione ci siamo avvalsi del Q-Connector presente nelle schede madri ASUS per semplificare la connessione dei cavi Power, Reset etc alla scheda madre.

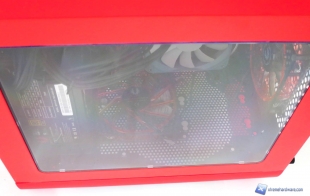

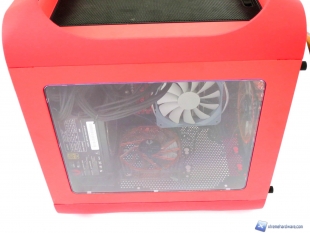

Ed ecco qui invece il case nella sua bellezza con il pannello laterale finestrato.

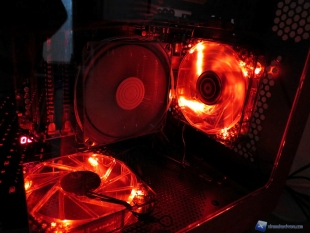

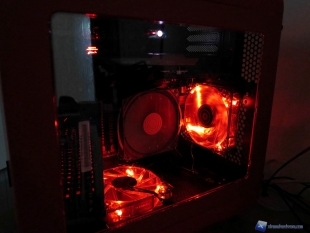

E l’effetto di sera.
